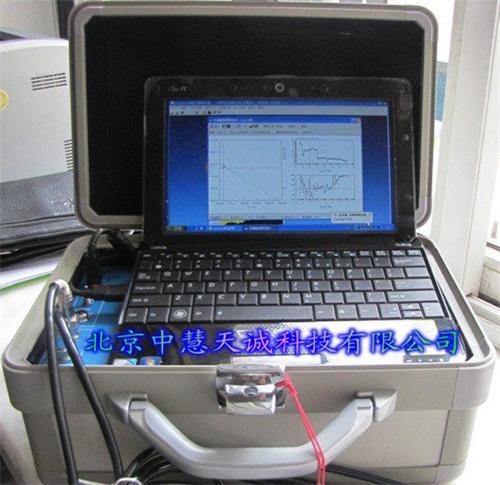

便攜式交流阻抗測試儀
型號：ELDYCS-353 |
貨號：ZH8277 |
產品簡介:
便攜式阻抗測試儀是具有易于攜帶、操作簡便、測量迅速、顯示結果直觀等特點。供電采用直流供電，內置充電電池，用于現場無電源情況下使用，滿電狀態下可以連續測量10小時。
便攜式阻抗測試儀是一種以小振幅的正弦波電位為擾動信號的電測量方法。如果對系統施加一個正弦波電信號作為擾動信號，則相應地系統產生一個與擾動信號相同頻率的響應信號。由不同的頻率的響應信號與擾動信號之間的比值，可以得到不同頻率下阻抗的模值與相位角，并且可以進一步計算得到阻抗的實部與虛部。通常研究者通過研究實部和虛部構成的復阻抗面圖，以及impedance～f圖或Phase-f圖來獲得涂層下金屬或鋼筋混凝土內的界面信息和腐蝕狀態。
包括前端的測量部分、數據存貯部分、數據輸出部分。儀器主機由，化測量控制電路、單片機系統、高精度模/數，數/模轉換電路、通訊接口和筆記本電腦組成。整個測量過程由單片機控制，測試數據自動運算并存儲。
儀器完，由基于Windows的上位機軟件通過USB端口操作。
，指標
輸入阻抗：1×1012Ω
Ecorr測量范圍：±10V
，化電位范圍：±10V
，測量精度：±1%
頻率范圍：100kHz～1MHz
正弦波幅值：0～2.5V
電流量程：200nA～2A
，分辨率：100pA
重 量：5Kg
工作溫度：-10℃～50℃；相對濕度；≤80%RH
儀器配置
儀器主機 1臺
Test數據處理計算機軟件 1套
筆記本電腦（已內置） 1臺
測量探頭 1支
模擬電解池 1個
USB電纜線、探頭電纜線及工作電，電纜線%1條
電池充電器 1個
應用領域
本儀器應用%%，在金屬腐蝕體系，可用于涂層下金屬的腐蝕形態和混凝土內鋼筋銹蝕情況的評估等等，也可用于表面吸附、金屬電沉積及化學電源等方面的研究。
|
|
|
